緊固件的流程細節

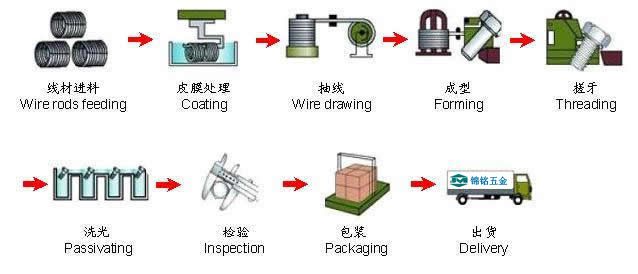

流程： 線材酸洗——退火（根據所打緊固件的不同也有線材直抽的）——酸洗（洗去氧化皮等）---抽線——在冷鐓機上成型---在輾牙機上輾牙---熱處理（6.8級及螺帽8級以下一般不熱處理）---電鍍（根據客戶需要）——包裝——出貨

　　冷鐓：就是利用金屬的塑性，采用冷態力學進行施壓或冷拔，達到金屬固態變形的目的。（基本定義）

　　在室溫下把棒材或線材的頂部加粗的鍛造成形方法。冷鐓主要用於制造螺栓、螺母、鐵釘、鉚釘和鋼球等零件。鍛坯材料可以是銅、鋁、碳鋼、合金鋼、不銹鋼和鈦合金等，材料利用率可達80～90％。冷鐓多在專用的冷鐓機上進行，便於實現連續、多工位、自動化。在冷鐓機上能順序完成切料、鐓頭、聚積、成形、倒角、搓絲、縮徑和切邊等工序。效率高，可達300件/分以上，冷鐓工件的直徑為48毫米。冷鐓螺栓工序示意圖為冷鐓螺栓的典型工序。多工位螺母自動冷鐓機為多工位螺母自動冷鐓機。棒料由送料機構自動送進一定長度，切斷機構將其切斷成坯料，然后由夾鉗傳送機構依次送至聚積壓形和沖孔工位進行成形。

　　冷鐓是指原材料在常溫下進行沖壓，熱鐓是指原材料在經過加溫后進行沖壓，具體的用途沒有特別的要求，一般情況下都要求用冷鐓，因為這樣的表面光潔度，材料的組織成份會比較緊密些，還有就是較大的工件常采用熱鐓加工。

　　鍛造頭部，也叫熱墩，把頭部加熱燒紅，擠壓成型；

　　絕大多數是墩出來的，因為這樣可以節省材料。根據墩鍛機噸位大小和螺栓直徑，可以采用冷墩或熱墩工藝。
　　小批量的專用或特殊螺栓的六角頭是車削后銑成的。
　　單件小批量可以用板牙套絲、車床挑絲、旋風銑銑制等方法。
　　大批量中常采用搓絲機搓絲、滾絲機滾絲的方法，效率很高。因為螺栓桿成形方法有冷拔和縮徑，所以這種螺栓的沒有螺紋的部分直徑不一定略小。采用冷拔時，略小；采用縮徑時，可以與螺紋等徑或稍大。
　　螺栓材料為鋁合金、鋅合金、銅合金等低熔點的合金或金屬，也可以采用壓鑄成型的方法。鋼制的不采用壓鑄制造。
　　螺栓的六角頭的成形:有冷墩的、有熱墩的、有鐓后直接出成品的，也有鐓后再機加工的，也有全部機加工的。
　　鐓制的螺栓頭部是有加工痕跡的，在根部有模具的夾具痕跡。
　　螺栓的螺紋 械套絲的，和手工板牙類似。 床車制的，直徑大的螺栓車制才行。也有“搓絲”的，是用“搓絲機”用“搓絲板”擠壓出螺紋，這種螺栓的沒有螺紋的部分直徑略小一點。

　　光螺栓（冷鐓）和毛螺栓（熱打）。

　　冷鐓主要是盤元抽線后就自己打頭 搓死 · ·冷度顧名思義就是常溫下打螺絲 ··
　　還有熱打也叫紅打 ，這個都是大個的螺栓才用紅打的，就是把材料加熱了再打。
　　冷鐓的螺栓表面都比較漂亮，紅打的螺栓表面有氧化皮不好看。
　　螺絲檢驗主要檢驗其 外形尺寸，還有螺紋精度，有沒有裂痕啊 這個都是需要用探傷機還有鏡像來看的

　　普通螺絲的制作分為兩道工序，**是沖頭，就是現在線材上沖出螺絲的頭部，并且切斷線材。**是搓絲，就是在前一道工序的基礎上，適用兩把銼刀挫出螺紋部分。
　　用的設備，和他們的工序名稱是一致的就是：沖頭機和搓絲機。目前國內大部分公司使用的都是臺灣機器。
　　至于技術上面，主要就是沖頭部分模具的選擇要符合使用標準，比如T10等等，切斷的時候，要考慮螺紋部分的長度。還有搓絲用的搓刀要考慮螺紋的螺距，螺紋的外徑是通過兩把銼刀之間的距離來進行調整的。這些基本上就包含了螺絲的幾何尺寸上的要求了
　　大部分螺絲在完成之后都要進行表面處理和熱處理等等。就是使用全檢機對產品頭部的外徑進行全檢了
　　T10, M3. 工藝流程：沖頭--搓絲--熱處理--電鍍。沖頭是為了成型頭部，也就是擰螺絲的時候用的那個小小的十字形或一字形凹槽。搓絲是成型螺紋部分。熱處理是為增加產品硬度并去除應力。電鍍是為了防止產品生銹。
　　至于其他的一些工藝。銑尾：一般比較小，或者要求很高的螺絲可能會有這個工序，因為在搓絲的工序中是通過擠壓讓金屬材料材料產生塑性變形的原理完成的，這個時候螺紋的一圈可能會由于后續沒有支撐力而產生毛邊等影響螺絲界面平整度的一些變形，這個時候需要加上這道工序，使產品的界面平整。像表面處理這方面，除了電鍍還有氧化、發黑等等，目的都是為了防止產品生銹，一般這道工序的選擇是通過鹽霧試驗進行的，在規定的實驗環境和要求下，能通過測試，并且成本的方案就是選擇了

　　盤元-退火-酸洗-抽線-打頭-輾牙-熱處理-電鍍-包裝
　　這個是一個螺栓的完整的過程。
　　盤元：指你買回來的線材
　　退火：指增加線材本身的硬度。（這道工序也比較重要，現在用的都是高溫球化退火爐）
　　酸洗：就是洗去線材表面的銹、雜質之類的
　　抽線：指把線材拔到你螺栓所需要的直徑
　　打頭：就是冷鐓成型的擠壓出

　　輾牙：指所需要的牙距和牙型
　　熱處理：這道工序比較重要，確定螺栓的性能等級
　　電鍍：把表面處理成所需要的表面顏色

　　冷打線（螺絲線，釘線，鋼球線）
　　材質：200CU,201CU,204CU,D667,D668,304ES,304HC,304HCM,305J1,302HQ
　　316C,410,420,430
　　用途：不銹鋼冷打線，主要應用于各種緊固件，基礎件制造。如：用作冷墩各類精密螺絲，螺栓或其他非標件，也可制作排釘，卷釘，機械零部件及電子應用零部件等。

螺栓的頭部。（如果是M20以上的螺栓就需要紅打，就是需要加熱了再打頭部，但那樣的螺栓表面不是很漂亮，因為有氧化皮）
